Ткань с покрытием из PTFE для ламината с медным покрытием (CCL)
Ткань с покрытием из PTFE со стекловолокном использует стекловолокно E (или кевлар, Nomex) в качестве основной ткани и пропитана высококачественным PTFE (тефлоном) (политетрафторэтиленом).
Ткань из препрега из ПТФЭ используется в производстве CCL, чтобы удовлетворить запросы высокой частоты в 5G.
Что такое ламинат с медным покрытием (CCL)?

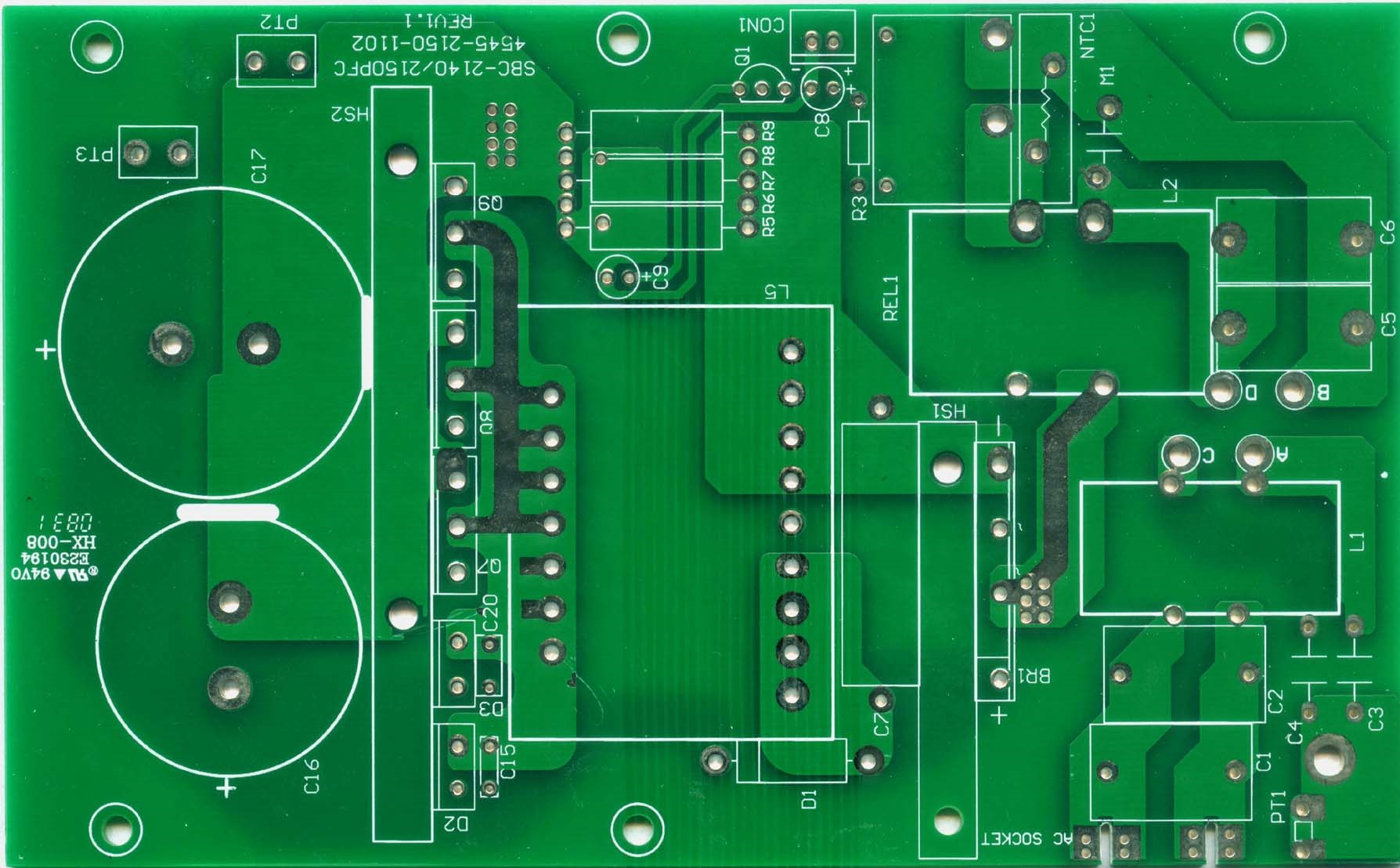

Ламинат с медным покрытием (CCL) – это тип основного материала для печатных плат, он покрыт медью с обеих сторон и армирован стеклотканью, пропитанной смолой.
Классификация CCL
Из-за различных стандартов классификации CCL можно разделить на множество категорий:
★ Механическая жесткость
Жесткий CCL или Flex CCL. Это зависит от жесткости, в то время как изгиб CCL используется для изготовления гибких печатных плат / FPC.
★ Изоляционный материал и структура
Органическая смола CCL, CCL на керамической основе, CCL на металлической основе
★ Толщина
Стандартная толщина CCL и тонкая CCL. Стандартная толщина не менее 0,5 мм.
Толщина медной фольги входит в толщину CCL.
★ Армирующий материал
CCL на основе стекловолокна, CCL на бумажной основе, состав CCL
★ Примененная изоляционная смола
Эпоксидная смола CCL и фенольная CCL.
Препрег (армирующий материал) для CCL
Препрег – это армирующий материал для CCL, изготовленный из стекловолокна, покрытого смолой.
Обычная стеклоткань для CCL – 106, 1080, 2112, 2116, 1500 и 7628.
Применяемая смола представляет собой фенольную смолу, эпоксидную смолу, полиимидную смолу, бисмалеимидтриазин или ткань с покрытием из PTFE.
Благодаря следующим свойствам стеклоткани, она широко используется в качестве препрега в CCL.
★ Высокая интенсивность
★ Тепло- и огнестойкость
★ Устойчивость к влажности
★ Отличная изоляционная способность
Качество препрега напрямую влияет на качество CCL.
Поэтому ESONE уделяет большое внимание тестированию и контролю качества препрега, включая содержание смолы, время гелеобразования, содержание летучих и текучесть смолы.
Зачем использовать ткань с покрытием из PTFE для производства HFPCB
С развитием технологии связи 5G требуется высокочастотная печатная плата.
Благодаря следующим превосходным свойствам ткани с покрытием из PTFE, она используется в качестве армирующего материала в производстве CCL, что соответствует высоким требованиям высокочастотных печатных плат (HFPCB).
Уникальный запрос на ткань с покрытием PTFE, пленку PTFE в производстве CCL
ESONE разрабатывает специальную ткань с покрытием из PTFE для производства CCL, например, для улучшения сварочных свойств, повышения диэлектрической прочности и повышения прочности на разрыв (размерной стабильности).
При этом мастерская должна быть чистой, температура и влажность должны быть постоянными, иначе это может сказаться на свойствах электричества.
А чтобы уменьшить осколок при сверлении отверстий, внутри сэндвича из CCL понадобится пленка PTFE высокого качества.
How many layers of PTFE fabric will be requested for copper clad laminate?
Hi John, thanks for your comment! Normally it can be 3-15 layers of PTFE fabric will be requested for lamination.
